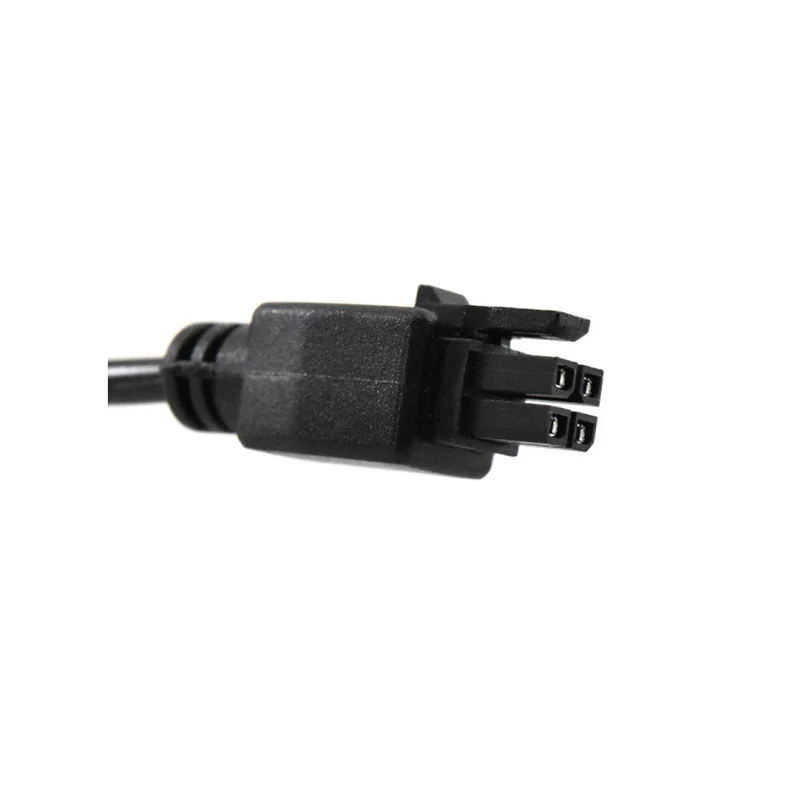

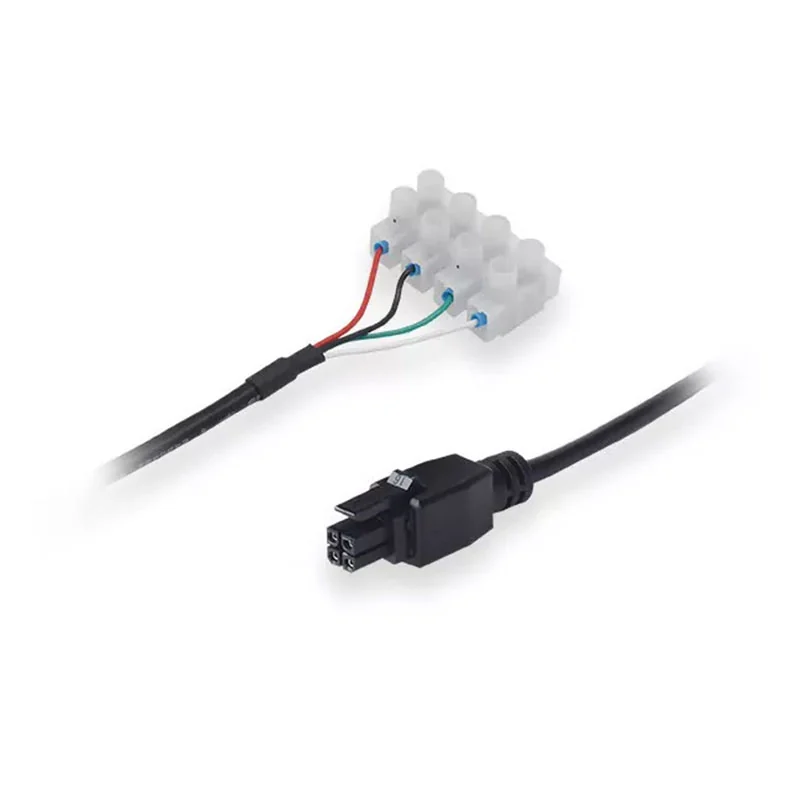

È il cavo per un’installazione fissa. Da un lato c’è la spina a 4 pin per il router, dall’altro una morsettiera a vite a 4 poli dove colleghi i tuoi fili.
È il modo pulito per alimentare un router Teltonika dalla batteria servizi di camper, caravan o barca, dalla scatola fusibili del veicolo o da un alimentatore 12 V o 24 V in un quadro.
Router compatibili
Va bene per tutti i router e gateway Teltonika con connettore a 4 pin e passo 3 mm:
- RUT: RUT230, RUT240, RUT241, RUT300, RUT360, RUT850, RUT900, RUT950, RUT951, RUT955, RUT956
- RUTX: RUTX08, RUTX09, RUTX10, RUTX11, RUTX12, RUTX14, RUTXR1, RUTX50
- RUTM: RUTM08, RUTM09, RUTM10, RUTM11, RUTM50
- TRB: TRB140, TRB141, TRB142, TRB145
- TSW: TSW110
Il cavo lascia passare la tensione così com’è, quindi vale l’intervallo di ingresso del router: da 9 a 30 V per RUT e TRB e da 9 a 50 V per le serie RUTX e RUTM.
Come collegarlo
- Scollega la batteria o spegni l’alimentazione prima di iniziare.
- Collega il filo rosso (Power +) al positivo tramite un fusibile in linea, montato il più vicino possibile alla batteria.
- Collega il filo nero (massa) al negativo.
- Lascia liberi il verde e il bianco se non usi ingresso e uscita del router. Isola le estremità.
- Aggancia il connettore a 4 pin al router e ridai corrente.
Monta sempre un fusibile in linea
Il cavo non ha un fusibile proprio. Una batteria servizi può erogare una corrente molto alta se un filo si danneggia, quindi monta un fusibile in linea sul filo rosso del positivo, vicino alla batteria. Un fusibile ritardato da 2 A va bene per i router dell’elenco a 12 V.
Specifiche
| Lato alimentazione | Morsettiera a vite a 4 poli |
|---|---|
| Connettore lato router | 4 pin, passo 3 mm |

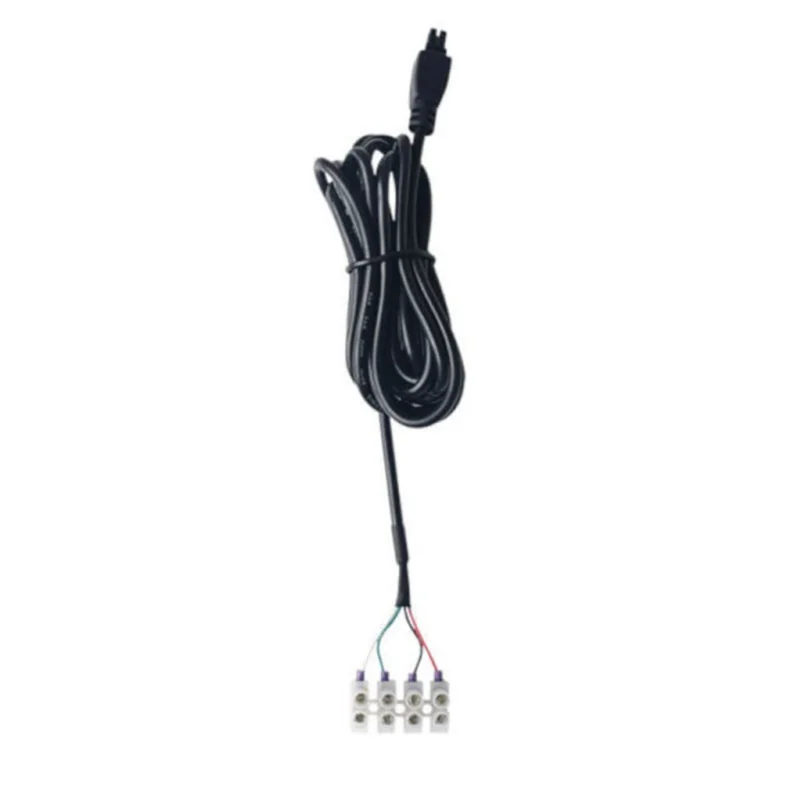

| Cavo | 2 m, 4 x 0,129 mm² (26 AWG) |

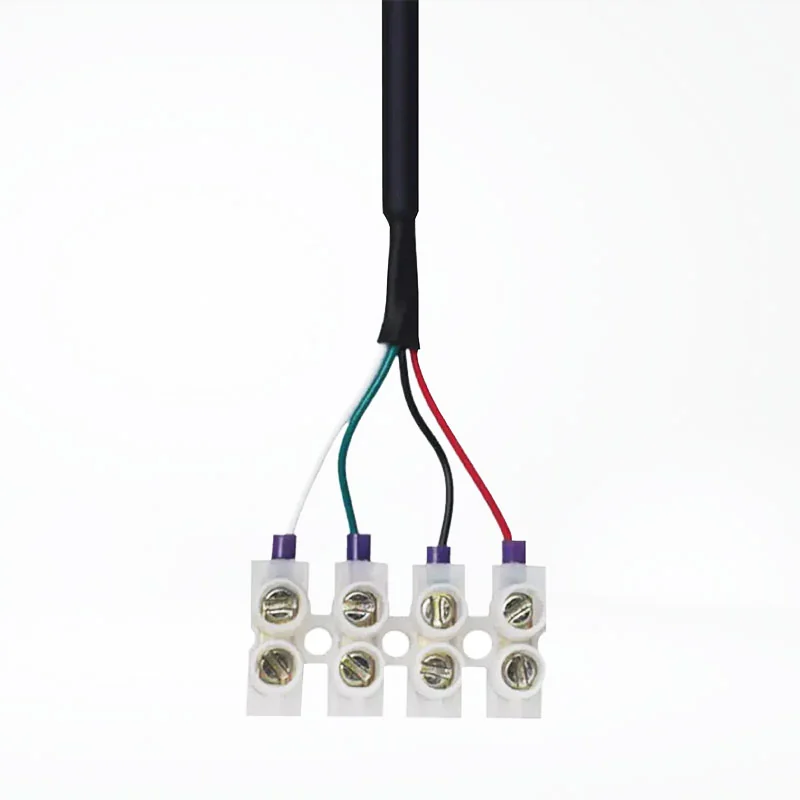

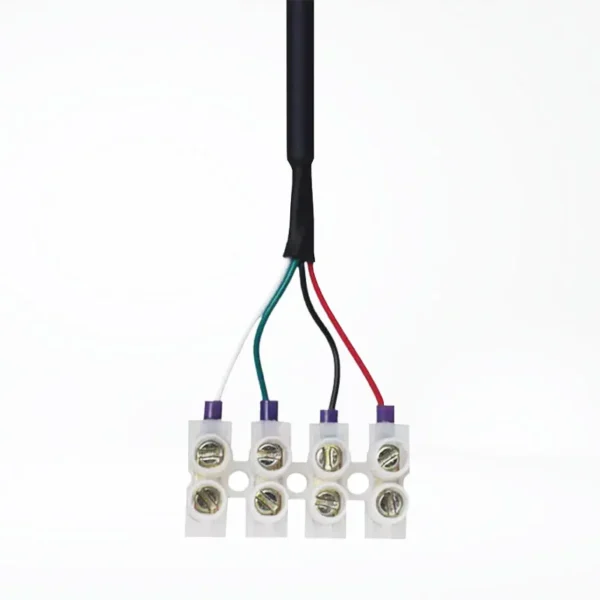

| Colori dei fili | Rosso Power +, nero massa, verde e bianco ingresso/uscita |
| Fusibile | Non incluso, monta un fusibile in linea |
| Conforme RoHS | Sì |
Domande frequenti
Posso collegarlo direttamente a una batteria da 12 V?
Sì, è fatto proprio per questo, purché ci sia un fusibile in linea sul filo rosso vicino alla batteria.
A cosa servono i fili verde e bianco?
Sono l’ingresso e l’uscita digitali del router sul connettore a 4 pin. Puoi usarli per un allarme o un’accensione a distanza, oppure lasciarli scollegati se ti serve solo l’alimentazione.
