Alimentation secteur 230 V
Pour un bureau, une boutique ou tout endroit avec une prise. En crête, il utilise environ 57 % de l'alimentation.
13,95 € TTCAcheter
Accueil / Câbles d'alimentation Teltonika / Guide d'alimentation des routeurs Teltonika / Teltonika RUT986
Série RUT9 · guide d'alimentation
Teltonika RUT986 : alimentation et câbles
Trois façons d'alimenter le Teltonika RUT986, un routeur 4G à quatre ports : une alimentation secteur 230 V, un câble allume-cigare 12/24 V et un câble à bornier à vis. Tous se branchent sur son connecteur 4 broches.
Câble allume-cigare 12/24 V
Se branche sur la prise du véhicule. Protégé par fusible, avec une LED dans la fiche.
12,95 € TTCAcheter

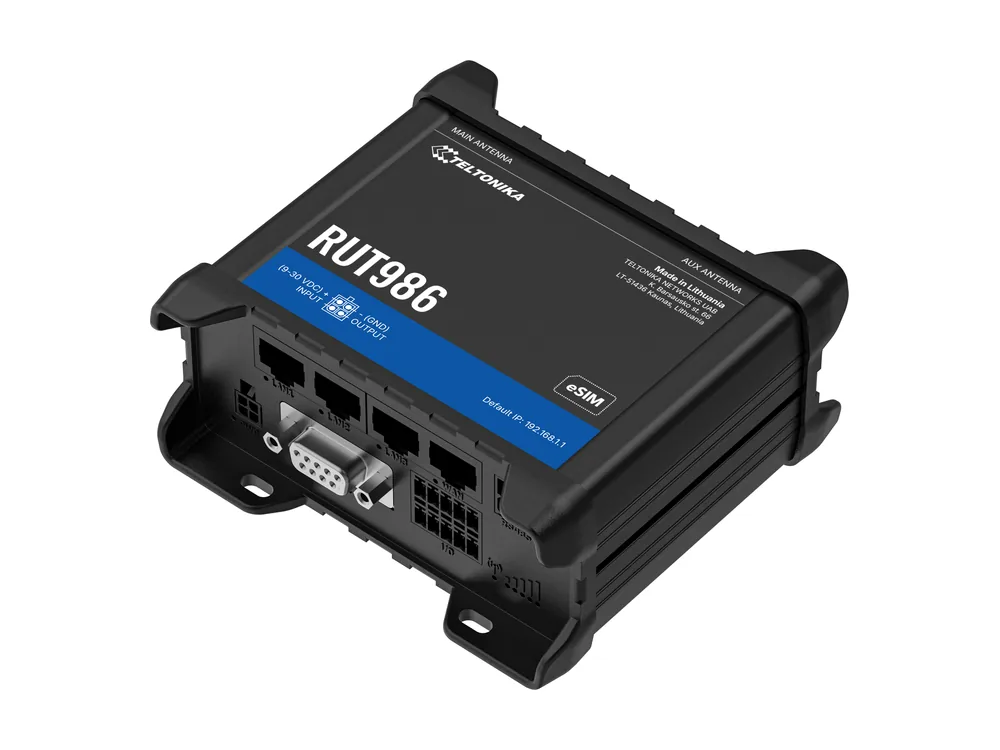

À propos du Teltonika RUT986
Le RUT986 est le polyvalent industriel des modèles RUT9 à base Telit. Il ajoute RS232, RS485, GNSS et plusieurs E/S à quatre ports Ethernet, double SIM et eSIM, et prend en charge des protocoles comme Modbus, DNP3 et OPC UA. Teltonika le destine aux déploiements zero-touch gérés via RMS.
On le trouve dans les postes électriques, le comptage d'énergie et les sites industriels isolés.
Le Teltonika RUT986 en bref
- Réseau mobile
- 4G LTE Cat 4 (Telit)
- Ethernet
- 4 x RJ45
- Wi-Fi
- 2,4 GHz
- SIM
- 2 x SIM + eSIM
- Plus
- GNSS, RS232, RS485, E/S, eSIM avec bootstrap
- Entrée d'alimentation
- 9 à 30 V CC, connecteur 4 broches
- E/S sur le connecteur d'alimentation
- 1 entrée numérique, 1 sortie numérique
- Consommation de crête sous 12 V
- 10,2 W (853 mA)
- Dimensions
- 110 x 50 x 100 mm
- Statut
- En production
Brochage du connecteur d'alimentation
| Broche | Fonction | Notre fil |
|---|---|---|
| 1 | Alimentation (+) | Rouge |
| 2 | Masse (-) | Noir |
| 3 | Entrée numérique | Vert |
| 4 | Sortie numérique | Blanc |
Seul le câble à bornier à vis ramène les broches 3 et 4. Les deux autres options ne transportent que l'alimentation.
Combien consomme le RUT986
Sous 12 V, le Teltonika RUT986 tire environ 853 mA au plus fort, soit 10,2 W. Au repos, il reste vers 1,7 W. Notre alimentation 230 V délivre 1,5 A, le routeur en utilise donc environ 57 % en crête. Sous 24 V, Teltonika indique une crête de 10,5 W.
Quel câble choisir ?
- Prise murale. Pour un bureau, une boutique ou tout endroit avec une prise. En crête, il utilise environ 57 % de l'alimentation.
- Véhicule. Se branche sur la prise du véhicule. Protégé par fusible, avec une LED dans la fiche.
- Armoire, batterie ou solaire. Câblage fixe en armoire ou dans un véhicule, 2 m de long. Ajoutez un fusible temporisé de 2 A près de la source.
Conseils d'installation
- Les armoires industrielles fonctionnent souvent en 24 V CC. Cela convient au RUT986, mais gardez une alimentation propre, car la limite du routeur est de 30 V et certaines alimentations 24 V dépassent à la mise sous tension.
- Sur les véhicules 24 V, ajoutez une protection contre les surtensions. Les réseaux des camions et bus peuvent dépasser largement 30 V au démarrage, et le Teltonika RUT986 n'est prévu que jusqu'à 30 V.
- Utilisez une alimentation de qualité. Teltonika prévient que les adaptateurs bon marché peuvent produire des pics de tension au branchement ou au débranchement, et ces pics peuvent endommager le routeur.
FAQ sur l'alimentation du Teltonika RUT986
?Quelle tension faut-il au Teltonika RUT986 ?
Le Teltonika RUT986 accepte de 9 à 30 V CC sur son connecteur 4 broches. Cela couvre les systèmes 12 V et 24 V, mais pas 48 V.
?Pourquoi acheter un câble d'alimentation à part pour le Teltonika RUT986 ?
L'adaptateur fourni ne fonctionne qu'avec une prise murale. Dans un véhicule, une armoire ou sur batterie, le câble allume-cigare ou le câble à bornier à vis conviennent mieux.
?Quel câble choisir pour un Teltonika RUT986 dans une armoire de commande ?
Le câble à bornier à vis. Il se raccorde au rail 12 ou 24 V CC de l'armoire et vous donne en plus l'entrée et la sortie du connecteur d'alimentation.
?À quoi servent les fils vert et blanc sur le Teltonika RUT986 ?
Le vert est l'entrée numérique sur la broche 3 et le blanc la sortie numérique sur la broche 4. Les deux se configurent dans l'interface web RutOS.
?L'alimentation 230 V suffit-elle au Teltonika RUT986 à pleine charge ?
Oui. La valeur de Teltonika à pleine charge est de 10,2 W sous 12 V, ce qui laisse 7,8 W inutilisés.
?Vendez-vous le Teltonika RUT986 lui-même ?
Non. Nous fabriquons seulement les câbles d'alimentation et l'alimentation. Le Teltonika RUT986 est vendu par les distributeurs Teltonika.
