Accueil / Câbles d'alimentation Teltonika / Guide d'alimentation des routeurs Teltonika / Teltonika RUT981
Série RUT9 · guide d'alimentation
Teltonika RUT981 : alimentation et câbles
Tout sur l'alimentation du Teltonika RUT981, un routeur 4G à quatre ports : la tension qu'il accepte, sa consommation réelle et les câbles qui lui conviennent.
Câble allume-cigare 12/24 V
Pour les voitures 12 V et les camions 24 V, transmet directement de 9 à 30 V.
12,95 € TTCAcheter
Câble à bornier à vis
Pour les rails CC, batteries et solaire. Le vert et le blanc ramènent les E/S.
11,95 € TTCAcheter

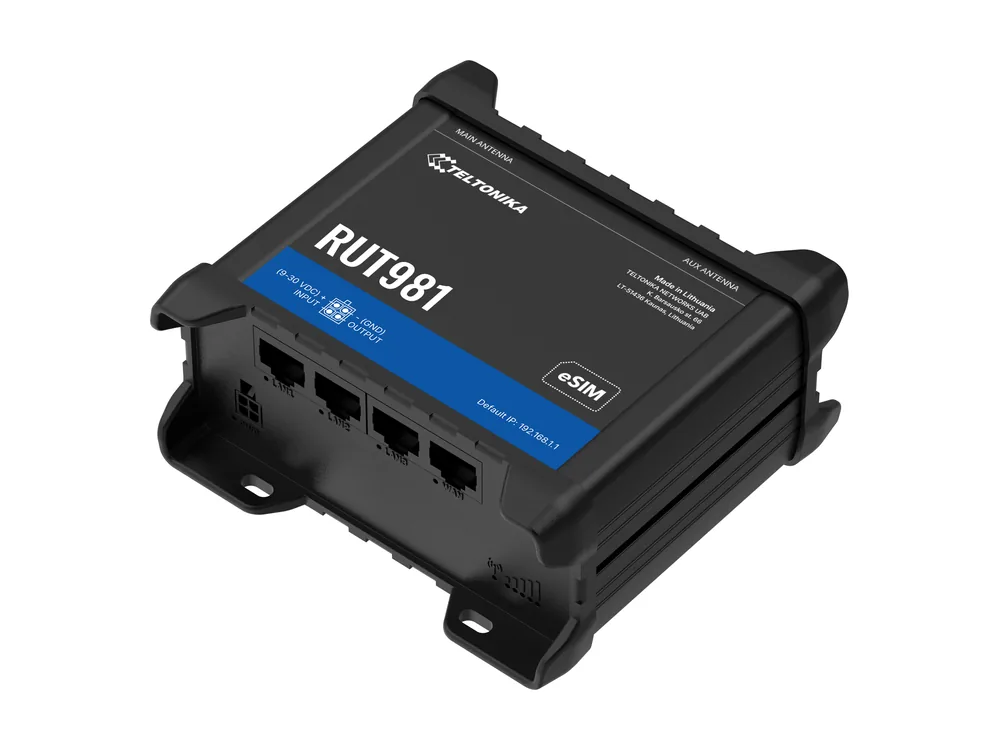

À propos du Teltonika RUT981
Le RUT981 associe un modem Telit Cat 4 au matériel éprouvé du RUT9 : quatre ports Ethernet, Wi-Fi, double SIM et une eSIM avec bootstrap. Teltonika le présente comme un modèle mondial à disponibilité longue durée, avec basculement WAN et répartition de charge.
Il est destiné aux réseaux de sites répartis dans plusieurs pays qui ont besoin du même routeur partout.
Le Teltonika RUT981 en bref
- Réseau mobile
- 4G LTE Cat 4 (Telit)
- Ethernet
- 4 x RJ45
- Wi-Fi
- 2,4 GHz
- SIM
- 2 x SIM + eSIM
- Plus
- eSIM avec bootstrap
- Entrée d'alimentation
- 9 à 30 V CC, connecteur 4 broches
- E/S sur le connecteur d'alimentation
- 1 entrée numérique, 1 sortie numérique
- Consommation de crête sous 12 V
- 4,9 W (405 mA)
- Dimensions
- 110 x 50 x 100 mm
- Statut
- En production
Brochage du connecteur d'alimentation
| Broche | Fonction | Notre fil |
|---|---|---|
| 1 | Alimentation (+) | Rouge |
| 2 | Masse (-) | Noir |
| 3 | Entrée numérique | Vert |
| 4 | Sortie numérique | Blanc |
Le câble allume-cigare et l'alimentation 230 V n'utilisent que les broches 1 et 2. Les fils d'E/S sont sur le câble à bornier à vis.
Combien consomme le RUT981
Teltonika a mesuré le Teltonika RUT981 à 1,2 W au repos et 4,9 W à pleine charge sous 12 V, soit environ 405 mA. C'est 27 % de ce que notre alimentation de 18 W peut fournir. Sous 24 V, la crête est d'environ 5 W.
Quel câble choisir ?
- Prise murale. Un remplaçant de l'adaptateur d'origine, avec 13,1 W de marge.
- Véhicule. Pour les voitures 12 V et les camions 24 V, transmet directement de 9 à 30 V.
- Armoire, batterie ou solaire. Pour les rails CC, batteries et solaire. Le vert et le blanc ramènent les E/S. Ajoutez un fusible temporisé de 2 A près de la source.
Conseils d'installation
- Pour les déploiements multi-pays, l'alimentation 230 V a une fiche UE. Hors de l'UE, le câble à bornier à vis avec une source CC locale est le choix le plus simple.
- Sur les véhicules 24 V, ajoutez une protection contre les surtensions. Les réseaux des camions et bus peuvent dépasser largement 30 V au démarrage, et le Teltonika RUT981 n'est prévu que jusqu'à 30 V.
- Isolez tout fil inutilisé. Un fil vert ou blanc libre qui touche l'armoire peut déclencher une entrée ou court-circuiter une sortie.
FAQ sur l'alimentation du Teltonika RUT981
?Puis-je alimenter le Teltonika RUT981 en 12 V ou en 24 V ?
Oui, les deux. La plage d'entrée va de 9 à 30 V CC, via le connecteur d'alimentation 4 broches.
?Le Teltonika RUT981 est-il livré avec une alimentation ?
Les appareils neufs sont généralement livrés avec un adaptateur secteur 9 V. Un second câble est utile en rechange, pour un deuxième site ou pour une installation sans prise pratique, comme un véhicule ou une armoire sur rail DIN.
?La consommation du Teltonika RUT981 diffère-t-elle de celle du RUT951 ?
Un peu plus élevée en crête. Teltonika a mesuré le RUT981 à environ 4,9 W sous 12 V à pleine charge, contre environ 4,2 W pour le RUT951. Les deux restent très en dessous de ce que fournit notre alimentation de 18 W.
?Puis-je utiliser l'entrée et la sortie du Teltonika RUT981 avec votre câble ?
Oui. Le câble à bornier à vis ramène la broche 3 (entrée numérique) sur le fil vert et la broche 4 (sortie numérique) sur le fil blanc. Elles se configurent dans RutOS, sous Services, Input/Output.
?Smart Power Cable vend-il des routeurs Teltonika ?
Pas le routeur. Nous sommes un fabricant indépendant de câbles d'alimentation. Le Teltonika RUT981 est un produit Teltonika vendu par ses propres canaux.
