Série RUT9 · guide d'alimentation
Teltonika RUT906 : alimentation et câbles
Le Teltonika RUT906 est un routeur 4G à quatre ports avec un connecteur d'alimentation 4 broches. Voici ce qui lui convient, ce qu'il consomme et quel câble choisir pour votre installation.
Câble allume-cigare 12/24 V
Pour les voitures 12 V et les camions 24 V, transmet directement de 9 à 30 V.
12,95 € TTCAcheter
Câble à bornier à vis
Pour les rails CC, batteries et solaire. Le vert et le blanc ramènent les E/S.
11,95 € TTCAcheter

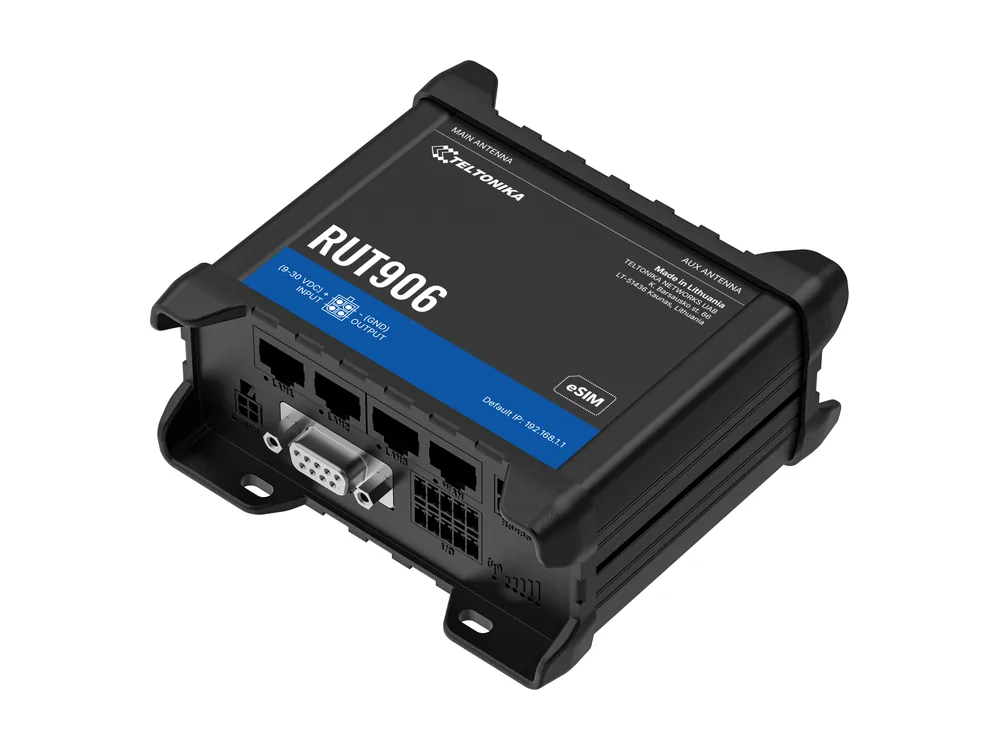

À propos du Teltonika RUT906
Le RUT906 est le modèle de la famille RUT9 pour l'automatisme sérieux. En plus de quatre ports Ethernet et de la double SIM, il a le GNSS, un port RS232 DB9, une prise RS485, l'USB, un emplacement microSD sur la carte et un bloc d'E/S séparé. C'est le remplaçant officiel du RUT955.
Ce mélange de ports série et d'E/S explique sa présence dans les postes électriques, les stations d'épuration et partout où d'anciens équipements Modbus ont besoin d'une liaison 4G.
Le Teltonika RUT906 en bref
- Réseau mobile
- 4G LTE Cat 4
- Ethernet
- 4 x RJ45
- Wi-Fi
- 2,4 GHz
- SIM
- 2 x SIM
- Plus
- GNSS, RS232 (DB9), RS485, USB, microSD, bloc d'E/S
- Entrée d'alimentation
- 9 à 30 V CC, connecteur 4 broches
- E/S sur le connecteur d'alimentation
- 1 entrée numérique, 1 sortie numérique
- Consommation de crête sous 12 V
- 9 W (748 mA)
- Dimensions
- 109,5 x 50 x 100 mm
- Statut
- En production
Brochage du connecteur d'alimentation
| Broche | Fonction | Notre fil |
|---|---|---|
| 1 | Alimentation (+) | Rouge |
| 2 | Masse (-) | Noir |
| 3 | Entrée numérique | Vert |
| 4 | Sortie numérique | Blanc |
Le câble allume-cigare et l'alimentation 230 V n'utilisent que les broches 1 et 2. Les fils d'E/S sont sur le câble à bornier à vis.
Combien consomme le RUT906
Les chiffres sont faibles : 1,9 W au repos et 9 W à pleine charge, mesurés par Teltonika sous 12 V. Ce pic correspond à environ 748 mA, soit 50 % de la puissance nominale de notre alimentation. La valeur de Teltonika sous 24 V est de 9,5 W en crête.
Quel câble choisir ?
- Prise murale. 12 V depuis une prise murale. Le RUT906 culmine à 9 W, bien en dessous des 18 W nominaux.
- Véhicule. Pour les voitures 12 V et les camions 24 V, transmet directement de 9 à 30 V.
- Armoire, batterie ou solaire. Pour les rails CC, batteries et solaire. Le vert et le blanc ramènent les E/S. Ajoutez un fusible temporisé de 2 A près de la source.
Conseils d'installation
- Avec le RS485, les E/S et l'alimentation si proches, étiquetez les fils avant de fermer l'armoire. Le prochain technicien vous remerciera.
- Sur les véhicules 24 V, ajoutez une protection contre les surtensions. Les réseaux des camions et bus peuvent dépasser largement 30 V au démarrage, et le Teltonika RUT906 n'est prévu que jusqu'à 30 V.
- Isolez tout fil inutilisé. Un fil vert ou blanc libre qui touche l'armoire peut déclencher une entrée ou court-circuiter une sortie.
FAQ sur l'alimentation du Teltonika RUT906
?Quelle tension d'entrée accepte le Teltonika RUT906 ?
Tout ce qui va de 9 à 30 V CC convient : une batterie 12 V, un réseau de camion 24 V ou notre alimentation 12 V. Restez sous 30 V, pics compris.
?Le Teltonika RUT906 est-il livré avec une alimentation ?
Les appareils neufs sont généralement livrés avec un adaptateur secteur 9 V. Un second câble est utile en rechange, pour un deuxième site ou pour une installation sans prise pratique, comme un véhicule ou une armoire sur rail DIN.
?Ai-je besoin du câble à bornier à vis pour utiliser les E/S du Teltonika RUT906 ?
Seulement pour les deux broches du connecteur d'alimentation. Le RUT906 a aussi son propre bloc d'E/S, à câbler séparément. Notre câble à bornier à vis vous donne l'entrée et la sortie des broches 3 et 4.
?Puis-je utiliser l'entrée et la sortie du Teltonika RUT906 avec votre câble ?
Oui. Le câble à bornier à vis ramène la broche 3 (entrée numérique) sur le fil vert et la broche 4 (sortie numérique) sur le fil blanc. Elles se configurent dans RutOS, sous Services, Input/Output.
?L'alimentation de 18 W est-elle assez puissante pour le Teltonika RUT906 ?
Oui. Le Teltonika RUT906 culmine à 9 W sous 12 V, soit environ 50 % de la puissance nominale.
?Puis-je vous acheter le Teltonika RUT906 ?
Non, le routeur n'est pas inclus. Vous recevez le câble ou l'alimentation commandés, et le Teltonika RUT906 s'achète chez un revendeur Teltonika.
